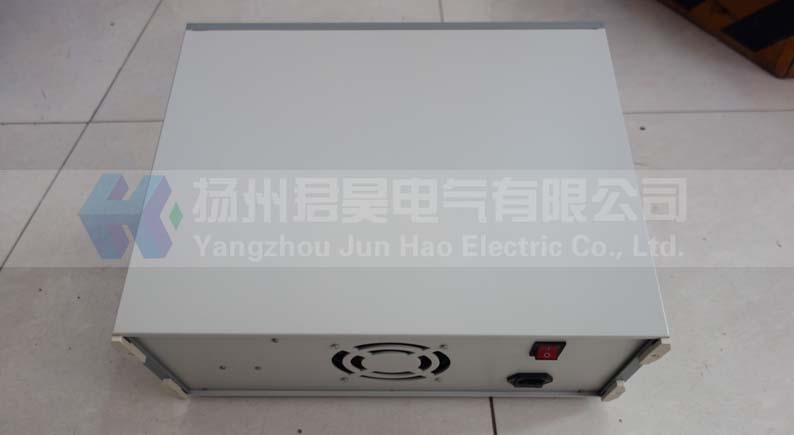

JHTYGF智能型太陽能光伏接線盒綜合檢測儀
- 說明書下載：???
- 型號：???JHTYGF
JHTYGF智能型太陽能光伏接線盒綜合檢測儀可檢測太陽能光伏接線盒及光伏組件的導通壓降、反向漏電流、二極管溫漂與回路導通電阻等參數，儀器能滿足 20-1000W光伏接線盒（10個二極管至一個二極管）檢測所需的要求，廣泛應用在接線盒生產廠家和光伏組件生產廠家對光伏接線盒電氣性能參數檢測，以便提高光伏接線盒產品出廠質量。
JHTYGF智能化太陽能光伏接線盒綜合測試儀是揚州君昊電氣有限公司推出的精品款式。新品采用微電腦全程控制，320*240點陣的大液晶屏幕顯示，單只光伏接線盒檢測速度比2010A更快（只需2秒），檢測結果綜合顯示清晰明了。并帶有故障聲光報警的功能。測量時無需用戶反復拔插接線端子倒線，按照人機對話的方式，一次性全自動快速準確地檢測光伏接線盒所有電氣性能參數，大大提高了用戶的工作效率。
—————————————————————————————————————————————————————
功能特點
1、二極管的伏安特性，即導通壓降值；
2、二極管反向漏電流；
3、通流溫升試驗，是通過一定工作電流和一定的時間，反復檢測常溫下和高溫下二極管的導通壓降和反向漏電流；
4、導通直流電阻測試，可以通過測試導線的電阻值判斷接線盒引線是否短芯、是否鉚壓可靠等；
5、可以設置漏電流和導通壓降閾值（極限值），超限聲光報警提示；
—————————————————————————————————————————————————————
技術參數
1、電流設定：0-25A（用戶可根據光伏接線盒內部二極管電流檢測的需求來設定電流值）
2、電壓設定：20-250V；（可根據二極管耐壓的檢測需求、任意調節電壓值）
3、漏電流測量范圍：0-100mA 精度0.1%；
4、導通壓降測量范圍：0-20V精度0.1%；
5、導通電阻測量范圍：0-2000mΩ 精度0.1%；
6、顯示位數：4位；
7、通流計時時間整定：0-30秒；
8、工作電源：220V/500W
—————————————————————————————————————————————————————
