JHJB-6W六相微機繼電保護測試儀
- 說明書下載：???揚州君昊
- 型號：???JHJB-6W
微機型繼電保護測試儀其主要特點表現為：
l 使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
l 高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
l 配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
l 配備有外接USB接口，可以方便地進行數據存取和軟件維護。
l 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
l 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
l 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
l 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。
l 開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
l 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
l 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
l 儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
硬件結構
1. 高性能工業控制計算機
本裝置采用高性能工控機作為控制微機，直接運行Window XP操作系統，裝置面板帶有大尺寸真彩色TFT顯示器、內嵌式工業鍵盤，裝置前面板設有多個USB口可方便地進行數據存取、數據通信和進行軟件升級等。
試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便，操作控制由工業鍵盤進行，操作簡單方便，只需簡單的計算機知識，極易掌握。
2. 數字信號處理器微機
裝置采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。由于點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
3. D/A轉換和低通濾波
采用高精度D/A轉換器，保證了全范圍內電流、電壓的精度和線性度，由于D/A分辨力高和波形點數高，D/A轉換輸出的階梯波已具有相當好的波形質量，后級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，很好地克服了幅值和相位漂移等問題，
4. 電壓、電流放大器
相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。
功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流或開路，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時，限時時間到，軟件自動關閉功率輸出并給出告警指示。
產品別稱：
六相微機繼電保護測試儀、繼電保護測試系統、繼電保護效驗儀

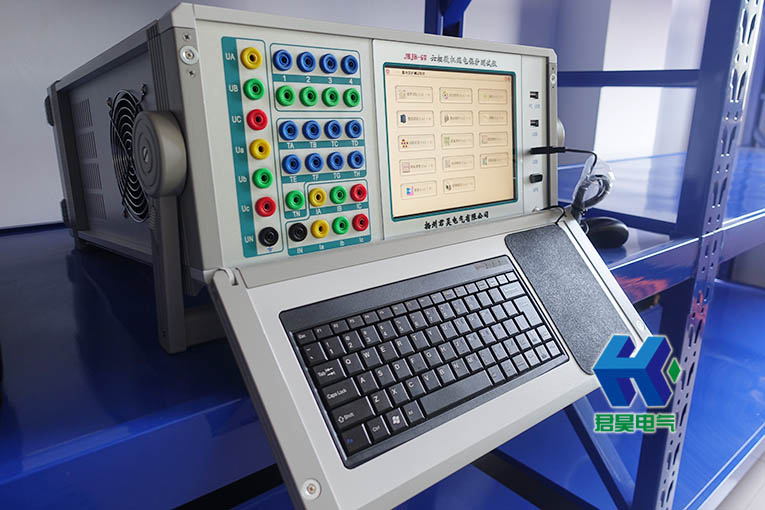

面板說明
1 電壓源輸出端口 UA、UB、UC、UX和共用中性點UN。
2 機殼接地端口 在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
3 電流源輸出端口 IA、IB、IC和共用中性點IN。
4 開關量輸入端口 TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
5 開關量輸出端口 4對空接點輸出。
6 液晶顯示屏 8.4〞彩色液晶顯示屏。
7 USB接口 可以通過USB接口將測試數據存儲到U盤中。
技術參數
1.2.1 交流電流源
l 六相共用中性點的電流源，電流上升下降時間 ＜100μs
l 最大輸出功率：300VA/相
l 輸出準確度：
|
0.1A～1A準確度 |
±5mA |
|
1A～10A準確度 |
±0.2% |
|
10A～30A準確度 |
±0.2% |
l 分辨力：
|
0.1A～10A分辨力 |
1mA |
|
10A～30A分辨力 |
5mA |
l 單相連續輸出時間：
|
0.1A～10A輸出時間 |
不限時 |
|
10A～20A輸出時間 |
≥60秒 |
|
20A～30A輸出時間 |
≥15秒 |
1.2.2 交流電壓源
l 六相共用中性點的電壓源，電流上升下降時間 ＜100μs
l 最大輸出功率：≥75VA/相
l 輸出準確度：
|
1V～5V準確度 |
±10mV |
|
5V～125V準確度 |
±0.2% |
l 分辨力：
|
1V～5V分辨力 |
1mV |
|
5V～125V分辨力 |
5mV |
1.2.3 直流電流源
l 單相輸出范圍：-10A～+10A或0～20A
l 最大輸出功率：200VA/相
l 輸出準確度：
|
±0.1A～±2A準確度 |
±10mA |
|
±2A～±10A準確度 |
±0.5% |
l 分辨力：5mA
1.2.4 直流電壓源
l 直流電壓輸出范圍：-150V～+150V或0～300V
l 最大輸出功率：≥100VA
l 輸出準確度：
|
±1V～±5V準確度 |
±20mV |
|
±5V～±150V準確度 |
±0.5% |
l 分辨力：
|
±1V～±5V分辨力 |
5mV |
|
±5V～±150V分辨力 |
10mV |
1.2.5 交流電壓、電流源角度
l 相角范圍：0°～ 360°
l 準確度：±0.3°
l 分辨力：0.1°
1.2.6 交流電壓、電流源頻率
l 頻率范圍：10～1500Hz
l 輸出準確度：
|
10Hz～65Hz |
±0.001Hz |
|
65Hz～1500Hz |
±0.02Hz |
l 分辨力：0.001 Hz
l 能疊加2～20次任意幅值的諧波及直流
1.2.7 計時精度
|
1ms～1S |
±10ms |
|
1S～999999S |
±0.2% |
1.2.8 開入量
l 8路獨立開關接點輸入，自動識別有源接點的極性
l 兼容空接點與15V～250V有源接點
1.2.9 開出量
l 4對可編程開關空接點輸出
l 接點容量：250VDC，0.5A 或 250VAC，0.5A
1.2.10 同步性
電壓電流同步性 ≤50μS
1.2.11 供電電源
l 交流輸入電壓
額定值：220V ± 10%
基準值：220V ± 2%
l 交流供電頻率：
額定值：50Hz ± 10%
基準值：50Hz ± 2%
1.2.12 使用環境條件
l 環境溫度：－10℃～+40℃
l 相對濕度：≤90%
l 大氣壓強：80～110kPa
