JHRL-66有源變壓器容量/特性測試儀(彩屏版）
- 說明書下載：???
- 型號：???JHRL
產品概述
JHRL-66有源變壓器容量/特性測試儀是針對目前市場情況而開發、研制的高精度測試儀器。它自帶高效能充電電池，不用外接電源充電一次可連續測量100臺次。同時內部數字合成三相標準正弦波信號，低失真度、高穩定度，有效的保證了非額定條件下各項目測試數據的準確性；通過高效率功率放大器輸出三路大功率測試電源，可自動調節輸出電壓電流，可適應不同容量變壓器的測試，應用范圍廣。
在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，簡化了接線，大大提高了工作效率；容量測試結果準確率達100%。
—————————————————————————————————————————————————————
產品別稱
變壓器容量/特性測試儀、變壓器容量及空負載特性測試儀、變壓器容量測試儀、變壓器損耗參數測試儀、有源變壓器容量/特性測試儀
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
產品特性
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，做為示波器使用。
9、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，最大可保證100A測量范圍，最小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。
11、容量測量范圍：20kVA~100000kVA。
12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。

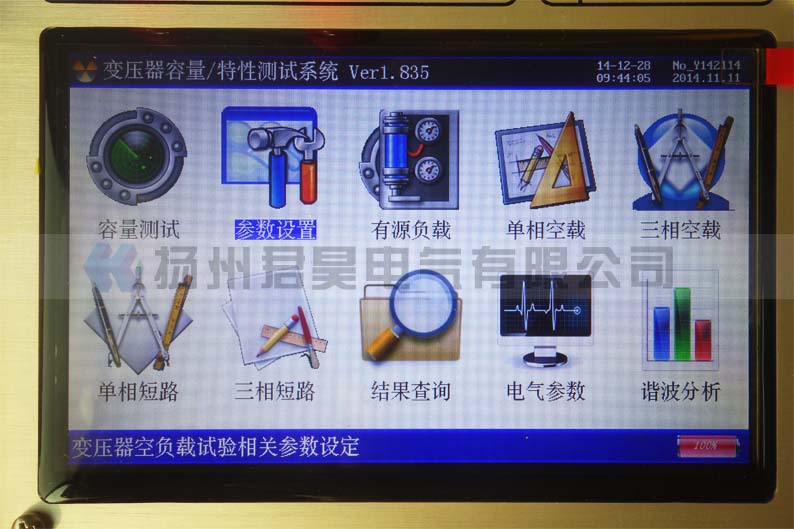

13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
15、測試結果存儲功能，可存儲200組容量測試數據。
—————————————————————————————————————————————————————
技術指標
1、輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、準確度
電壓：±0.2%
電流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作溫度：－10℃~
+40℃
4、充電電源：交流160V~260V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、主機體積：32cm×24cm×13cm
7、重量：3kg
