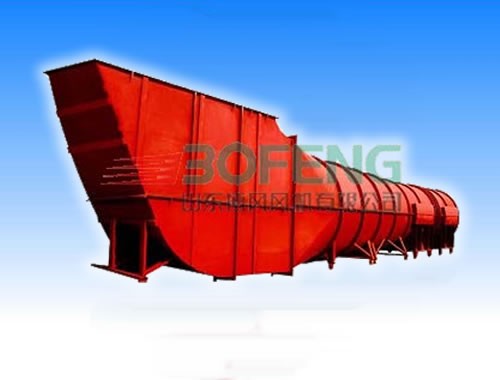

FBCDZ系列防爆抽出對旋軸流風機
FBCDZ系列(原BDK62系列)風機是結合我國煤礦的通風網絡參數研制成功的大型煤礦防爆軸流通風機，具有高效、節能、低噪聲的優點，產品最高裝置靜壓效率為86%以上，達到了我國礦用主扇的領先水平。該風機所用的材料，已通過了中國煤炭科學院重慶分院檢測中心的摩擦火花試驗，并達到了防爆要求，整機防爆性能已通過了國家防爆電器產品質量檢測中心的防爆檢驗。
主要特點：
1、為了適合煤礦通風網路的阻力要求，并確保通風機效率，該機采用了對旋式結構，兩機葉輪互為反向旋轉，可以省去中導葉并減少中導葉的損失，提高了風機效率。
2、采用電機與葉輪直聯的型式，避免了傳動裝置損壞事故，也消除了傳動裝置的能量損耗，提高了風機裝置效率。
3、電機均安裝在風機主風筒內的密閉罩中，密閉罩具有一定的耐壓性，可以使電機與風機流道中含瓦斯的氣體隔絕，同時還起一定的散熱作用， 密閉罩設有兩排流線型風管道，通過主風筒與地面大氣相通，使新鮮空氣流入密閉罩中，同時又可使罩內空氣在風機運行中保持正壓狀態。
4、風機最高裝置靜壓效率可達86%以上，高效區寬廣，可確保礦井在三個開采階段主扇效率均為75%以上。扭轉了我國大型礦山主扇運行效率低的狀況，可節約大量電能。
5、風機可反轉反風，其反風量可達正風量的60%，不必另設反風道，具有節約基建投資和反風速度快的優點。
6、葉輪的葉片安裝角的可調整，可根據生產的要求來調整葉片角度。該風機采用特殊設計，性能曲線無駝峰，在任何網絡阻力的情況下，均能穩定運行。
7、該系列風機運行穩定，機振小，風機和擴散器均可安裝在帶輪子的平板車上，可以長期連續運行。
FBCDZ系列煤礦地面用防爆抽出式對旋軸流通風機性能參數
系列 | 機號 | 風量(m3/S) | 靜壓(Pa) | 功率(kW) | 電機型號 |
FBCDZ-4- 1450r/min | 12 | 6.9～17.5 | 990～2860 | 2×45 | YBF2-225M-4 |
7.4～18.7 | 1130～3270 | 2×55 | YBF2-250M-4 | ||
13 | 8.8～22.2 | 1160～3360 | 2×75 | YBF2-280S-4 | |
9.4～23.8 | 1330～3840 | 2×90 | YBF2-280M-4 | ||
FBCDZ-6- 980r/min | 12 | 6.3～24.2 | 450～1414 | 2×15 | YBF2-180L-6 |
6.5～26.0 | 515～1625 | 2×18.5 | YBF2-200L1-6 | ||
6.8～27.5 | 580～1825 | 2×22 | YBF2-200L2-6 | ||
7.2～30.5 | 674～2121 | 2×30 | YBF2-225M-6 | ||
7.4～32.8 | 775～2440 | 2×37 | YBF2-250M-6 | ||
13 | 9.4～33.7 | 605～1754 | 2×30 | YBF2-225M-6 | |
8.1～38.5 | 792～2490 | 2×45 | YBF2-280S-6 | ||
14 | 11.8～29.8 | 701～2034 | 2×45 | YBF2-280S-6 | |
10.1～31.7 | 918～2888 | 2×55 | YBF2-280M-6 | ||
15 | 14.5～36.6 | 805～2335 | 2×55 | YBF2-280M-6 | |
12.4～39.0 | 1054～3315 | 2×75 | YBF2-315S-6 | ||
16 | 17.6～44.4 | 916～2656 | 2×75 | YBF2-315S-6 | |
15.0～47.3 | 1199～3772 | 2×110 | YBF2-315L1-6 | ||
17 | 21.1～53.3 | 1035～2999 | 2×90 | YBF2-315M-6 | |
18.0～56.8 | 1353～4258 | 2×132 | YBF2-315M2-6 | ||
18 | 25.0～63.3 | 1160～3362 | 2×132 | YBF2-315L2-6 | |
21.4～67.4 | 1517～4774 | 2×185 | YBF2-355M2-6 | ||
19 | 29.4～74.4 | 1292～3746 | 2×160 | YBF2-355M1-6 | |
25.1～79.3 | 1690～5319 | 2×220 | YBF2-355L1-6 | ||
20 | 34.3～86.8 | 1432～4150 | 2×220 | YBF2-355L1-6 | |
29.3～92.5 | 1873～5893 | 2×250 | YBF2-355L2-6 | ||
21 | 39.7～100.5 | 1579～4576 | 2×280 | YBF2-450S2-6 | |
33.9～107.0 | 2065～6497 | 2×355 | YBF2-450M1-6 | ||
22 | 85～145 | 3690～1490 | 2×220 | YBF2-355L1-6 | |
89.0～150 | 4020～1620 | 2×250 | YBF450S1-6 | ||
90.0～155 | 4330～1750 | 2×280 | YBF450S2-6 | ||
96.0～165 | 4690～1890 | 2×315 | YBF450S3-6 | ||
100.0～170 | 5080～2050 | 2×355 | YBF450M1-6 | ||
105.0～180 | 5500～2220 | 2×400 | YBF450M2-6 | ||
FBCDZ-8- 740r/min | 17 | 13.6～42.9 | 772～2428 | 2×55 | YBF2-315S-8 |
18 | 18.9～47.8 | 661～1917 | 2×55 | YBF2-315S-8 | |
16.1～50.9 | 865～2722 | 2×75 | YBF2-315M-8 | ||
19 | 22.2～56.2 | 737～2136 | 2×75 | YBF2-315M-8 | |
19.0～60.0 | 964～3033 | 2×110 | YBF2-315L2-8 | ||
20 | 25.9～65.5 | 816～2367 | 2×90 | YBF2-315L1-8 | |
22.1～69.8 | 1068～3360 | 2×132 | YBF2-355M1-8 | ||
21 | 30.0～75.9 | 900～2609 | 2×132 | YBF2-355M1-8 | |
25.6～80.8 | 1177～3705 | 2×160 | YBF2-355M2-8 |
系列 | 機號 | 風量(m3/S) | 靜壓(Pa) | 功率(kW) | 電機型號 |
FBCDZ-8- 740r/min | 22 | 30.5～79.0 | 780～2240 | 2×110 | YBF2-315L-8 |
32.5～82.0 | 870～2518 | 2×132 | YBF2-355S-8 | ||
34.5～87.2 | 1000～2870 | 2×160 | YBF2-355M-8 | ||
29.0～91.0 | 1225～3860 | 2×185 | YBF2-355L1-8 | ||
29.5～92.9 | 1292～4066 | 2×200 | YBF2-355L-8 | ||
23 | 39.4～99.7 | 1080～3130 | 2×185 | YBF2-355L1-8 | |
33.7～106.2 | 1412～4444 | 2×250 | YBF2-450S3-8 | ||
24 | 44.8～113.2 | 1176～3408 | 2×220 | YBF2-355L3-8 | |
38.2～120.7 | 1538～4839 | 2×315 | YBF2-450M2-8 | ||
25 | 50.6～128.0 | 1276～3698 | 2×280 | YBF2-450M1-8 | |
43.2～136.4 | 1669～5250 | 2×315 | YBF2-450M2-8 | ||
26 | 56.9～144.0 | 1380～3999 | 2×355 | YBF2-560S2-8 | |
48.6～153.4 | 1805～5679 | 2×450 | YBF2-560M2-8 | ||
27 | 63.7～161.0 | 1488～4313 | 2×355 | YBF2-560S2-8 | |
54.4～171.8 | 1946～6124 | 2×450 | YBF2-560M2-8 | ||
28 | 71.1～179.8 | 1600～4638 | 2×450 | YBF2-560M2-8 | |
60.7～191.6 | 2093～6586 | 2×710 | YBF2-630M2-8 | ||
FBCDZ-10- 590r/min | 20 | 17.6～55.7 | 679～2136 | 2×75 | YBF2-315L-10 |
21 | 23.9～60.5 | 572～1659 | 2×75 | YBF2-315L-10 | |
20.4～64.4 | 748～2355 | 2×90 | YBF2-355M1-10 | ||
22 | 27.5～69.5 | 628～1820 | 2×75 | YBF2-315L-10 | |
22.0～69.3 | 720～2260 | 2×90 | YBF2-355S-10 | ||
23.5～74.1 | 821～2590 | 2×110 | YBF2-355M-10 | ||
23 | 31.4～79.5 | 686～1990 | 2×90 | YBF2-355S2-10 | |
26.8～84.7 | 898～2825 | 2×132 | YBF2-355L1-10 | ||
24 | 35.7～90.3 | 747～2166 | 2×110 | YBF2-355M1-10 | |
30.5～96.2 | 978～3076 | 2×160 | YBF2-355L2-10 | ||
25 | 40.3～102.1 | 811～2351 | 2×160 | YBF2-355L-10 | |
34.5～108.7 | 1061～3338 | 2×185 | YBF2-450L3-10 | ||
26 | 45.4～114.8 | 877～2542 | 2×185 | YBF2-450S2-10 | |
38.8～122.3 | 1147～3610 | 2×250 | YBF2-450M2-10 | ||
27 | 50.8～128.6 | 946～2742 | 2×200 | YBF2-450S3-10 | |
43.4～137.0 | 1237～3893 | 2×250 | YBF2-450M2-10 | ||
28 | 56.7～143.4 | 1017～2949 | 2×250 | YBF2-450M2-10 | |
48.4～152.8 | 1331～4187 | 2×315 | YBF2-560M1-10 | ||
29 | 63.0～159.3 | 1091～3163 | 2×250 | YBF2-560S1-10 | |
53.8～169.7 | 1427～4491 | 2×355 | YBF2-560M2-10 | ||
30 | 69.7～176.4 | 1168～3385 | 2×315 | YBF2-560M1-10 | |
59.5～187.9 | 1527～4806 | 2×450 | YBF2-630S2-10 | ||
32 | 84.6～214.0 | 1329～3851 | 2×450 | YBF2-630S2-10 | |
72.3～228.0 | 1738～5468 | 2×560 | YBF2-630M2-10 | ||
34 | 101.5～256.7 | 1500～4348 | 2×560 | YBF2-630M2-10 | |
86.7～273.4 | 1962～6173 | 2×800 | YBF2-710M1-10 | ||
36 | 120.4～304.7 | 1682～4874 | 2×710 | YBF2-710S2-10 | |
102.9～324.7 | 2199～6921 | 2×1000 | YBF2-800-10 |
系列 | 機號 | 風量(m3/S) | 靜壓(Pa) | 功率(kW) | 電機型號 |
FBCDZ-12- 490r/min | 24 | 25.3～79.9 | 674～2122 | 2×110 | YBF2-450S3-12 |
25 | 33.5～84.8 | 559～1621 | 2×110 | YBF2-450S3-12 | |
28.6～90.3 | 732～2302 | 2×110 | YBF2-450S3-12 | ||
26 | 37.7～95.3 | 605～1754 | 2×110 | YBF2-450S3-12 | |
32.2～101.6 | 791～2490 | 2×132 | YBF2-450M1-12 | ||
27 | 42.2～106.8 | 652～1891 | 2×132 | YBF2-450M1-12 | |
36.1～113.8 | 853～2685 | 2×160 | YBF2-450M2-12 | ||
28 | 47.1～119.1 | 702～2034 | 2×160 | YBF2-450M2-12 | |
40.2～126.9 | 918～2888 | 2×200 | YBF2-560M1-12 | ||
29 | 52.3～132.3 | 753～2182 | 2×160 | YBF2-450M2-12 | |
44.7～140.9 | 985～3098 | 2×200 | YBF2-560M1-12 | ||
30 | 57.9～146.5 | 806～2335 | 2×200 | YBF2-560M1-12 | |
49.5～156.0 | 1054～3315 | 2×250 | YBF2-630S1-12 | ||
32 | 70.3～177.7 | 916～2656 | 2×250 | YBF2-630S3-12 | |
60.0～189.4 | 1199～3772 | 2×355 | YBF2-630M2-12 | ||
34 | 84.3～213.2 | 1035～2999 | 2×315 | YBF2-630M1-12 | |
72.0～227.1 | 1353～4258 | 2×450 | YBF2-710S2-12 | ||
36 | 100.0～253.1 | 1160～3362 | 2×450 | YBF2-710S2-12 | |
85.5～269.6 | 1517～4774 | 2×560 | YBF2-710M2-12 | ||
38 | 117.6～297.6 | 1292～3746 | 2×560 | YBF2-710M2-12 | |
100.5～317.1 | 1690～5319 | 2×800 | YBF2-800-12 | ||
40 | 137.2～347.2 | 1432～4150 | 2×710 | YBF2-800-12 | |
171.2～370.0 | 1873～5893 | 2×1000 | YBF2-1000-12 | ||
42 | 158.8～401.9 | 1579～4576 | 2×1000 | YBF2-1000-12 | |
44 | 182.6～462.1 | 1733～5022 | 2×1250 | YBF2-1000-12 |
