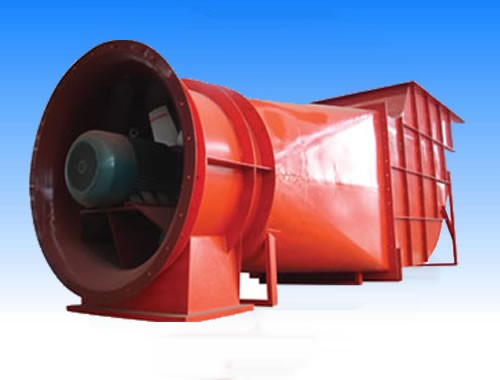

新一代K系列礦用節能通風機
一、概述
1、新一代K、DK系列礦用節能軸流通風機，是在原礦用節能風機的基礎上，通過技術改進、完善結構，提高性能和擴大機號而設計成功的。該系列風機運轉效率更高、噪聲更低，性能范圍更大，節電效果更為顯著。同時主風筒內設有穩流環裝置，特性曲線無駝峰，可保證風機在任何阻力狀態下都可穩定運轉。
2、新一代K、DK系列礦用節能軸流通風機使用環境的氣體溫度為-20℃~+40℃，相對濕度不大于95%(25℃時)，海拔不應超過1000m的環境。通風機主要輸送空氣及無腐蝕性不自燃、不含粘性物質的介質，含塵量不得超過200mg/m3。
二、特點
1、新一代K、DK系列礦用節軸流能風機采用電機與葉輪直聯的結構，整體穩定性好，安裝方便，維修容易，裝置局阻低。比皮帶和長軸的傳動效率高，沒有傳動故障，沒有斷軸危險，輕度地基下沉和滑移不影響正常運轉。
2、新一代K、DK系列礦用節軸流能風機結構緊湊，防潮性能好。風機主體采用鋼板、型鋼組焊結構，葉片為鋼板材料，葉片及整體強度高，抗井下爆破沖擊波的能力強，可安裝在地表，也適合安裝于井下，特別適于作為多級機站通風系統的機站風機。
3、新一代K、DK系列礦用節軸流能風機的葉片，采用國內先進的三元流理論進行空氣動力性能設計，采用機翼扭曲形葉片，氣動效率高，靜壓效率高達88%，高效區域寬廣，節能效果顯著。而且使氣流高速平穩的通過風機，確保風機的安全運轉。
4、新一代K、DK系列礦用節軸流能風機葉片安裝角度可調，用戶可根據礦井前后期需要的風量進行調整，便于工況點始終保持在高效區運行，達到節能效果。
5、新一代K、DK系列礦用節軸流能風機可配套變頻調速裝置，可根據礦井的實際需風量和瓦斯濃度值，實現按需定量通風的目的，而且節省了能源的消耗。
6、新一代K、DK系列礦用節軸流能風機可配套在線檢測檢測系統。該系統充分應用當前國內成熟的檢測設備，并輔以智能化的管理軟件，實時監測通風機運行中的相關參數(電動機軸承溫度、通風機通過風量、通風機壓力和有關參數等)，能對異常情況發出警報，提供故障判斷。為礦井通風機的安全運行提供了有力的保障。
新一代K系列礦用節軸流能風機性能參數
系列 | 機號 | 風量(m3/S) | 全壓(Pa) | 功率(kW) | 電機型號 |
K40—4—№ (n=1450r/min) | 8 | 4.4～9.5 | 108～497 | 5.5 | Y132S-4 |
9 | 6.2～13.5 | 136～629 | 11 | Y160M-4 | |
10 | 8.5～18.6 | 168～776 | 15 | Y160L-4 | |
11 | 11.3～24.7 | 203～939 | 30 | Y200L-4 | |
12 | 14.7～32.1 | 242～1118 | 37 | Y225S-4 | |
13 | 18.7～40.8 | 284～1312 | 55 | Y250M-4 | |
14 | 23.4～50.9 | 329～1521 | 90 | Y280M-4 | |
15 | 28.7～62.6 | 378～1746 | 110 | Y315-4 | |
K45—4—№ (n=1450r/min) | 8 | 6.6～12.5 | 357～685 | 7.5 | Y132M-4 |
9 | 9.5～17.8 | 452～867 | 15 | Y160L-4 | |
10 | 13.0～24.0 | 558～1071 | 30 | Y200L-4 | |
11 | 17.3～32.6 | 675～1295 | 45 | Y225M-4 | |
12 | 22.5～42.3 | 804～1542 | 75 | Y280S-4 | |
13 | 28.6～53.8 | 94.3～1810 | 90 | Y280M-4 | |
14 | 35.7～67.2 | 1094～2099 | 132 | Y315M-4 | |
15 | 43.9～82.6 | 1256～2409 | 200 | Y315L-4 | |
K40—6—№ (n=980r/min) | 7 | 2.0～4.3 | 38～174 | 1.1 | Y90L-6 |
8 | 3.0～6.4 | 49～227 | 2.2 | Y112M-6 | |
9 | 4.2～9.1 | 62～287 | 3 | Y132S-6 | |
10 | 5.8～12.5 | 77～355 | 5.5 | Y132M-6 | |
11 | 7.7～16.7 | 93～429 | 7.5 | Y160M-6 | |
12 | 9.9～21.7 | 111～510 | 15 | Y180L-6 | |
13 | 12.6～27.5 | 130～599 | 18.5 | Y200L-6 | |
14 | 15.8～34.4 | 150～695 | 30 | Y225M-6 | |
15 | 19.4～42.3 | 173～798 | 37 | Y250M-6 | |
16 | 23.6～51.4 | 197～908 | 55 | Y280M-6 | |
17 | 28.3～61.6 | 222～908 | 75 | Y315S-6 | |
18 | 33.6～73.1 | 249～1149 | 90 | Y315M-6 | |
19 | 39.5～86.0 | 277～1280 | 110 | Y315L-6 | |
20 | 46.0～100.3 | 307～1418 | 160 | Y355M-6 | |
21 | 53.3～116.1 | 339～1563 | 200 | Y355M-6 | |
22 | 61.3～113.4 | 372～1716 | 250 | Y355L-6 | |
K45—6—№ (n=980r/min) | 7 | 3.0～5.7 | 125～240 | 1.5 | Y100L-6 |
8 | 4.5～8.4 | 163～313 | 3 | Y132S-6 | |
9 | 6.4～12.0 | 207～396 | 5.5 | Y132M-6 | |
10 | 8.7～16.5 | 255～489 | 7.5 | Y160M-6 | |
11 | 11.6～22.0 | 309～592 | 15 | Y180L-6 | |
12 | 15.1～28.5 | 367～704 | 18.5 | Y200L-6 | |
13 | 19.2～36.3 | 431～827 | 30 | Y225M-6 | |
14 | 23.9～45.3 | 500～959 | 45 | Y280S-6 | |
15 | 29.4～55.7 | 574～1101 | 55 | Y280M-6 | |
16 | 35.7～67.6 | 653～1252 | 90 | Y315M-6 | |
17 | 42.8～81.1 | 737～1414 | 110 | Y315L-6 | |
18 | 50.9～96.2 | 826～1585 | 160 | Y355M-6 | |
19 | 59.8～113.2 | 920～1766 | 200 | Y355M-6 | |
20 | 69.8～132.0 | 1019～1956 | 250 | Y355L-6 | |
K40—8—№ (n=730r/min) | 11 | 5.7～12.4 | 52～238 | 4 | Y160M-8 |
12 | 7.4～16.1 | 61～283 | 5.5 | Y160M-8 | |
13 | 9.4～20.5 | 72～332 | 7.5 | Y160L-8 | |
14 | 11.8～25.6 | 84～386 | 11 | Y180L-8 | |
15 | 14.5～31.5 | 96～443 | 15 | Y200L-8 | |
16 | 17.6～38.3 | 109～504 | 22 | Y225M-8 | |
17 | 21.1～45.9 | 123～568 | 30 | Y250M-8 | |
18 | 25.0～54.5 | 138～637 | 37 | Y280S-8 | |
19 | 29.4～64.1 | 154～710 | 55 | Y315S-8 | |
20 | 34.3～74.7 | 170～787 | 75 | Y315M-8 | |
21 | 39.7～86.5 | 188～867 | 90 | Y315L-8 | |
22 | 45.7～99.4 | 206～952 | 110 | Y315L-8 | |
23 | 52.2～113.6 | 225～1041 | 132 | Y355M-8 | |
24 | 59.3～129.1 | 245～1133 | 160 | Y355M-8 | |
25 | 67.0～146 | 266～1229 | 200 | Y355L-8 | |
26 | 75.4～164.2 | 288～1330 | 250 | Y450S-8 |
