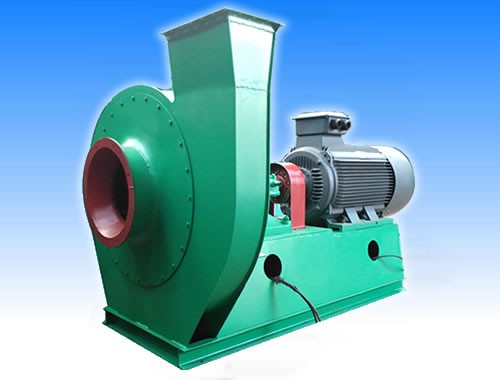

9-28型離心通風機
9-28型高壓離心通風機是最新研制成功，并通過鑒定的高效節能產品，其性能完全滿足專用風機 FW-27 型、通用風機 9-26 型的氣動性能，并具有效率高、燥聲低、性能曲線平坦、流量調節范圍大、高效區寬廣等特點。
9-28型風機一般用于鍛冶爐及高壓強制通風，并廣泛用于物料輸送，可適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質的氣體。輸送介質的溫度。一般不超過80度，介質中所含的塵土及硬質細顆粒不大于150mg/m3 .該風機還可用作水泥窯外分解工藝（機號16以上），鋼冶煉等特殊場合使用的高溫風機（改用耐熱，高強度材料）。 2.形式 1）該風機為單吸入和雙吸入兩種。機號有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24，共20個機號組成。 2）該風機的又可制成右旋轉左旋轉兩種型式：從電動機一端正視，如葉輪近順時針方向旋轉順時針風機，以“順”表示；按逆時針方向旋轉，稱逆轉風機，以“逆”表示。 3）風機的出口位置以機殼的出口角度表示，“順”“逆”均可制成0度、45度、90度、135度、180度、225度。共6種角度。 4）風機的傳動方式為A式（機號4-6.3）、D式（機號7.1-16）和F式3種。 3、結構特點 風機中No。4~6.3 主要由葉輪、機殼、進風口、支架等組成。風機中No7.1~24主要由葉輪、機殼、進風口，傳動組等組成。F式傳動主要由葉輪、機殼、進風口，進氣箱，傳動組等組成，風機根據用戶所需要，亦可帶調節門。 1）9-28I型風機的葉輪上有長葉片16片，短葉片16片，葉輪成型后經靜、動平衡校正，運轉平穩可靠。 2）機殼有普通鋼板焊接成蝸形殼整體。用于高溫風機可根據溫度情況選擇耐熱材料，機殼亦可制成分體。 3）進風口做成收斂式流線型的整體結構，用螺栓與前蓋板組固定。 4）動傳組由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可優質鋼或耐熱鋼制成，采用球軸承或滑動軸承。球動軸承用稀油潤滑。 4、性能與選擇 該風機的性能按風機無因次工況點性能表換算。 1）設計使用單位根據所選用的流量和全壓，從性能表中確定其機號及所需功率選用電動機，亦可選用其他型號電動機，但轉速和功率要適當，并在訂貨時注明。 |
機 號 | 轉 速 | 風 壓 | 風 量 | 風口方向 | 電 機 | 傳動方式 | 重 量 | 長×寬×高 | |
型 號 | 功 率 | ||||||||
4 4.5 5 | 2900 2900 2900 | 3893 3884 3835 3776 3707 3629 3540 3452 4933 4623 4854 4776 4698 4599 4482 4374 6090 6071 6002 5894 | 2198 2473 2748 3022 3297 3572 3847 4122 3130 3521 3912 4303 4695 5086 5477 5868 4293 4830 5367 5903 | 左右0°~225間隔45° | Y112M-2 Y132SI-2 Y132S2-2 Y132S2-2 Y160M1-2 Y160M2-2 | 4 5.5 7.5 7.5 11 15 | |||
| 轉 速 | 風 壓 | 風 量 | 風口方向 | 電 機 | 傳動方式 | 重 量 | 長×寬×高 | |
型 號 | 功 率 | ||||||||
5 5.6 6.3 | 2900 2900 2900 | 5796 5678 5531 5394 7640 7620 7522 7394 7277 7120 6943 6767 9670 9610 9523 9356 9209 9003 8787 8571 | 6440 6977 7513 8085 6032 6786 7540 8294 7048 7802 10555 11309 8588 9662 10735 11809 12882 13956 15029 16103 | 左右0°~225間隔45° | Y160M2-2 Y160L-2 Y180M-2 Y200L1-2 Y200L2-2 Y225M-2 Y250M-2 Y280S-2 | 15 18.5 22 30 37 45 55 75 | |||
機 號 | 轉 速 | 風 壓 | 風 量 | 風口方向 | 電 機 | 傳動方式 | 重 量 | 長×寬×高 | |
型 號 | 功 率 | ||||||||
7.1 8 | 2900 2900 1450 | 12278 12249 12092 11886 11690 11445 11160 10886 15583 15554 15358 15093 14848 14524 14171 13818 3893 3884 3835 3776 | 12293 13829 15366 16903 18439 19976 21512 23049 17585 19783 21981 24180 26378 28576 30774 32972 8793 9892 10991 12090 | 左右0°~225間隔45° | Y160M2-2 Y315S-2 Y315M1-2 Y315L2-2 Y180M-4 Y200L-4 | 15 110 132 200 18.5 30 | |||
| 轉 速 | 風 壓 | 風 量 | 風口方向 | 電 機 | 傳動方式 | 重 量 | 長×寬×高 | |
型 號 | 功 率 | ||||||||
8 9 10 | 1450 1450 1450 | 3707 3629 3540 3452 4933 4923 4854 4776 4698 4599 4482 4374 6090 6071 6002 5894 5796 5678 5531 5394 | 13189 14288 15387 16486 12519 14084 15649 17214 18779 20344 21908 23473 17173 19320 21466 23613 25759 27906 30053 32199 | 左右0°~225間隔45° | Y200L-4 Y200L-4 Y220M-4 Y250M-4 Y280S-4 | 30 30 45 55 75 | |||
| 轉 速 | 風 壓 | 風 量 | 風口方向 | 電 機 | 傳動方式 | 重 量 | 長×寬×高 | |
型 號 | 功 率 | ||||||||
11.2 12.5 | 1450 960 1450 | 7640 7620 6522 7394 7277 7210 6943 6767 3344 3344 3295 3246 3187 3119 3040 2972 9513 9493 9375 9209 | 24127 27143 30158 33174 36190 39206 42222 45238 15974 17970 19967 21964 23960 25957 27954 29950 33541 37734 41926 46119 | 左右0°~225間隔45° | Y315S-4 Y315M1-4 Y225M-6 Y250M-6 Y315M2-4 | 110 132 30 37 160 | |||
| 轉 速 | 風 壓 | 風 量 | 風口方向 | 電 機 | 傳動方式 | 重 量 | 長×寬×高 | |
型 號 | 功 率 | ||||||||
12.5 | 1450 | 9062 8866 8650 8434 4168 4158 4109 4040 3972 3884 3795 3697 11935 11906 11759 11553 11366 11121 10847 10582 | 50311 54504 58697 62889 22206 24982 27758 30534 33310 36085 38861 41637 47123 53013 58903 64794 70684 76574 82465 88355 | 左右0°~225間隔45° | Y355M2-4 Y280S-6 Y315S-6 Y355M2-4 | 250 45 75 250 | |||
| 轉 速 | 風 壓 | 風 量 | 風口方向 | 電 機 | 傳動方式 | 重 量 | 長×寬×高 | |
型 號 | 功 率 | ||||||||
14 16 | 960 1450 960 | 5227 5217 5158 5002 4982 4874 4756 4639 11583 15554 15358 15093 14848 14524 14171 13818 6835 6816 6728 6620 | 31198 35098 38998 42898 46798 50697 54597 58497 70340 79133 87926 96718 105511 114303 123096 131888 46570 52392 58213 64034 | 左右0°~225間隔45° | Y315S-6 Y315M2-6 Y355M1-6 | 75 110 160 | |||
| 轉 速 | 風 壓 | 風 量 | 風口方向 | 電 機 | 傳動方式 | 重 量 | 長×寬×高 | |
型 號 | 功 率 | ||||||||
16 17 | 960 1450 960 | 6502 6265 6208 6061 17594 17555 17339 17035 16760 16397 15995 15593 7708 7698 7600 7463 7245 7189 7012 6835 | 69855 75677 81498 87319 84371 94917 105463 116010 126556 137103 147649 158195 55859 62842 69824 76807 83789 90771 97754 104736 | 左右0°~225間隔45° | Y355M2-4 | 250 | |||
